      「山水提升门控制箱」先锋工业门控制箱380V电的接线方法

      作者:山水提升门控制箱   时间:2019/8/29 8:48:57

    • 「山水提升门控制箱」先锋工业门控制箱380V电的接线方法







      当使用的是三相(380V)电机时,按如下列进行接线:




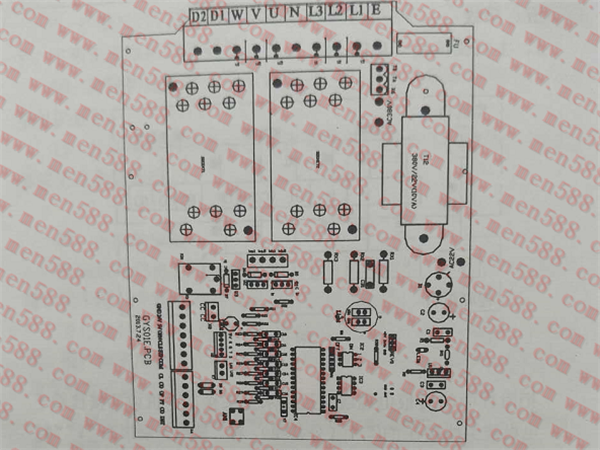

      山水380V控制箱接线图




      (1)电源线接到控制箱的L1/L2/L3,零线接N,地线接E,如相序错误,LED2会不停闪烁,请更换L1/L2接线。





      (2)从电机引出的兰棕黑线穿过电控箱的防水接头接在箱内X1端子“U\V/W”上。黄绿双色线接线"E"上。若开门与关门方向与控制箱按钮所标不一致,请调换控制箱上的V/W两线。





      (3)从电机引出的关门限位线红线接在X4的CL,公共线白线接在X4的CO,开门限位线绿线接在X4的OP。





      (4)气囊开关(NO)的信号线接X4中的PT和CO;小门开关(NC.)接“DET”和“CO”。请注意当要求接小门开关时,DET与CO之间的短接跳线要取下。





      (5)光电开关(NO)接X4中的PT和CO,电源接在X3中的2AV与GND





      (6)外接按钮(NO.)接X3中的OPN、CLS、STP、COM:开接PN,是开门控制按钮;关接CLS,是关门控制按钮;停接STP,是停止控制按钮;COM是公共线。





      (7)D1,AD2接AC220V警灯。(8)拨码开关的选择
