      『1200平移门开门电机』推拉门电机外形尺寸说明

      作者:沈阳平移门电机厂家   时间:2020/3/23 15:07:34


    • 『1200平移门开门电机』推拉门电机外形尺寸说明


      本公司现货供应平移门开门电机,型号有370W/550W/750W/1200W……


      平移门电机

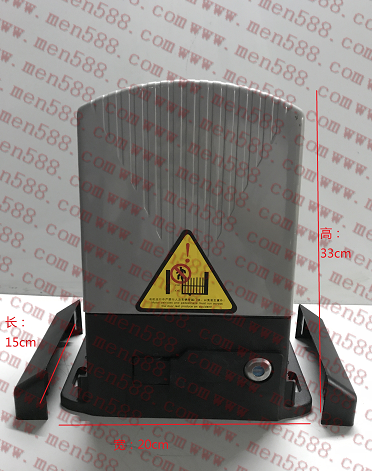

      外形尺寸如图:



      沈阳平移门电机尺寸图



      产品技术参数


      机箱材料:国产标准45钢


      传动臂角度:180度


      开门方向:单向


      工作电压:AC220土10%V/50±10%HZ


      驱驱动电机:24V直流有刷电机


      输入接口:干接点信号开、关门


      时间:1-9秒(可调)上电后进入通行状态


      所需时间:3秒


      工作环境:室内、室外(阴棚)


      温度:-10℃--50℃相对湿度:$90%,不凝露


      平移门开门机应用于电动平移门上,可以实现平移门的全自动化,其功能特点包括:


      1、线控或全遥控控制门体开门、关门、停止。


      2、开、关门起动时都具有软启动。


      3、智能限位功能。


      4、自动或手动离合,打开离合可手动推动门体(停电时或特殊情况下使用),已实现了自动离合功能, 即停电时,离合自动打开。


      5、低温自动加热功能,即环境温度低于零下40度时,仍能正常使用。


      6、降温装置,在环境温度过高时,采用抽风系统,加快电机的散热,适应频繁使用。


      7、总运行时间保护功能。


      8、遇阻返回功能,即防碰功能。


      9、警灯接口。


      10、机电一体化机结构,无需另外安装控制器。


      1200平移门开门电机』工业推拉门电机安装说明


      1、设备的安装:开门机中预埋铺设RVV4X0.75mm2信号线及2X1.5mm2控制线。并将控制线接至控制室。


      用四个膨胀螺丝按下图底座安装尺寸将开门机固定。


      2、设备接线安装


      1)输入接口:OPEN、GND为干接点短路信号;


      2)接线排的连接:按接线排的标识接好电源和开闸信号;



      平移门开门机安装



      与门禁控制板、出门按钮、电锁电路连接图


      注明:


      1、提供的开闸信号接法:干接点信号:GND为公共端,OPEN和GND短接就分别开信号;


      2、将磁力锁的正极(+12V)和负极(GND),分别接入控制箱内。


      3、检查接线是否与接线图一致,检查所有插头是否有松动;检查设备是否接地可靠;确认无误后可上电调试。



      沈阳平移门开门电机



      3、注意事项:未经许可,设备上请勿添加外围设备且确保设备接地可靠保证设备工作的安全可靠;
