      『先锋工业门电机』山水提升门电机调试接线

      作者:www.men588.com   时间:2019/9/7 10:51:25

    • 『先锋工业门电机』山水提升门电机调试接线





      为『先锋工业门电机』接线后,请仔细检查主机是否安装牢固,接线是正确,确认无误后,接通电源进行下步的调试。




      限位调整按控制箱上的“OPEN”开按钮,将门体开到所的置后,按“STOP”按钮把门停住




      此时把兰色(绿色)凸轮的沿顺时针方向旋转,直到压住限位开关,并听到声响,此时轻轻地用内六角扳手锁紧螺钉上紧。



      先锋提升门电机厂家




      按控制箱上的“CLOSE”关门按钮,将门关到所需的位置后,按“STOP”按钮把门停住




      此时把红色凸轮沿逆时针方向压住限位开关,并发出声响,然后轻轻地把锁紧螺钉上紧式运行门体,检查开、关限位是否理想




      如果不理想可重新对限位进行调整或对限位进行微调。

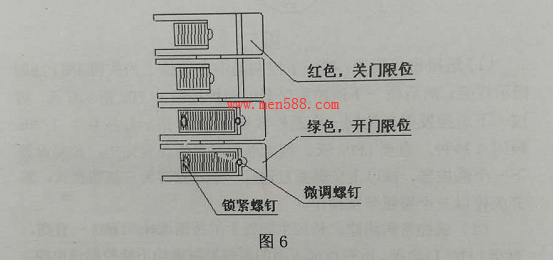

      用内六角扳手旋转微调螺钉可进行限位微调(见图6)。



      先锋工业门电机接线图




      提示:在调试主机限位时,请用控制箱上的按钮进行操作门,关到位,请确认限位开关动作,此时控制箱上的工作指示灯应熄灭;

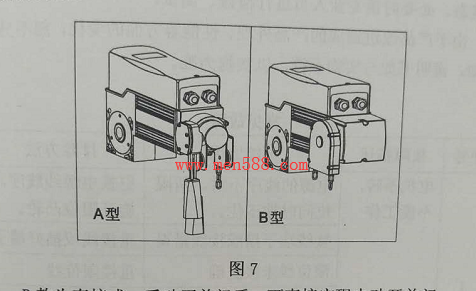

      当开、关门到位后,如果工作指示灯不熄灭,应重新对限位进行调整。手动链条的使用选购本公司提供2款手动链形式




      用户可根据需要向我公A型手动链为接式,需用拉动转换手柄实现于动与电动的转红色和绿色的拉手是电动手动开关门时转换用。




      拉动下红色拉手到位,开门机山电动工作状转换为手动工作状态,此时平拉链现行开门或开门机上的绿色拉手到位




      开门机由手动工作状态转换为电动工作状态,此时可正常用电控进行开或关门。




      『先锋工业门电机』山水提升门电机调试接线





      先锋工业提升门电机




      B款为直接式,手动开关门后,可直接实现电动开关门。




      注意:手动链条仅供停电等特殊情况下使用,不可作为常态长期使用当链条不使用时




      请将链条、拉绳用分别用适当的方式固定在墙上或柱上,防止手动链与拉绳缠绕,影响使用当开门机在进行电动开或关门的时候




      不允许拉动链条及红色的拉手,否则可能会对开门机造成损坏当控制箱上的“关门”指示灯不停地闪烁




      此时表示手动链机构中的锁止开关未复位,需拉绿色的手柄到位(A型)或者抖动手动链条(B型)




      即可恢复电动工作状态3、当一切调试完成后,检查各个螺钉是否紧固,电线、链条等是否固定后,盖上主机和控制箱的盖子上紧螺钉




      以上是关于『先锋工业门电机』的调试方法,如您在使用先锋或山水提升门电机过程中遇到调试或者其他技术问题,欢迎与我们的技术人员联系。
