      「快速门电控箱」SEJ控制箱限位调试方法

      作者:快速门电控箱批发   时间:2019/5/15 17:06:01

    • 「快速门电控箱」SEJ控制箱限位调试方法




      SEJ是意大利合资的快速门控制器品牌,同品牌还有电机和编码器,推荐配套使用,更有利于快速门的使用。






      SEJ控制箱可使用编码器和机械限位,调试方法如下。






      「快速门电控箱」SEJ控制箱限位调试方法

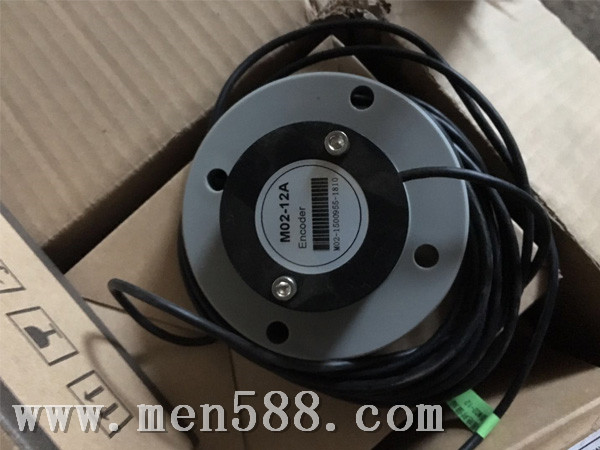

      快速门编码器




      一、编码器调试






      (1)手动或者自动转换开关打到手动状态。






      (2)急停按下,同时按↑键和↓键3秒,变频器显示“STU0”,开始学习限位。






      (3)急停拉起,同时按↑键和↓键,门调整到下限位。手/自动转换开光转到自动,再转回手动,变频器交替显示1000与“STU1”,(按↑键是增大,按↓键值减小,如反向,请对调EPA,EPB接线),下限位的实际脉冲值可以查看说明书P542。






      (4)再按↑键和↓键,门调整到上限位。手/自动转换开关转到自动,再转回手动,变频器交替显示当前编码器的值与“STU2”,上限位的实际脉冲值查看说明书P543.






      (5)在按↑键,门调整到超上限位,手/自动转换开关转到自动,再转回手动,记录当前编码器的值(此值大于上限位值),按↓键关门,学习结束。超上限位的实际脉冲值在说明书P544。

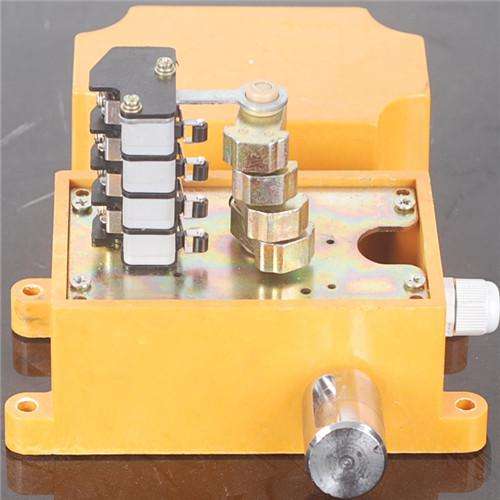

      快速门机械限位





      二、机械限位开关调试






      (1)P547改为1是机械限位开关模式;






      (2)应接机械限位开关的常闭触点;






      (3)EPA是机械限位开关的下限位,EPB是机械限位开关的上限位;






      (4)通过机械限位开关行程的调节,可直接使用。
