【杰泰克光电开关】快速门红外对射接线说明

【杰泰克光电开关】快速门红外对射接线说明


【杰泰克光电开关】保护装置是安全光幕的一种种类，它通过一组红外光束形成一个保护光幕。



当光幕被遮挡时，光电保护装置发出信号，控制有潜在危险的机械设备停止工作。减少员工在工作环境中受伤的可能性，有效保护员工的人身安全。

本公司经销的【杰泰克光电开关】接线方法如下：



褐色 接24V  ,黄蓝 接com,黑色接x6，白色不接



光电保护装置是安全光幕的一种种类，它通过一组红外光束形成一个保护光幕。



当光幕被遮挡时，光电保护装置发出信号，控制有潜在危险的机械设备停止工作。



减少员工在工作环境中受伤的可能性，有效保护员工的人身安全



 红外线光电开关由于检测精度高而广泛应用于工业自动化领域。



然而，红外线光电开关工作一段时间后，调整好的光轴会发生变化，透镜表面会吸附尘埃、油污，这些将会使检测距离减小，甚至无法检测。



输出状态改变时，会对计算机、仪表等弱电设备产生强烈的干扰。

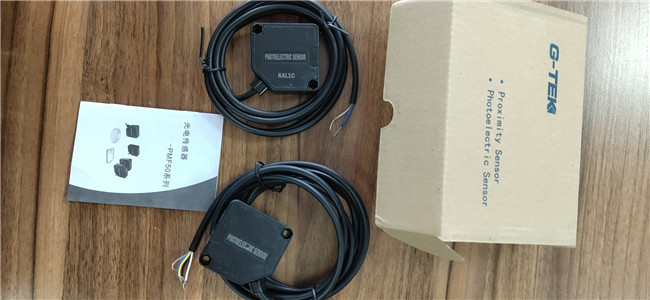

【杰泰克光电开关】分为投光器和受光器两部分，两者光轴重合在同一直线上。

为了抑制环境光干扰，采用脉冲调制光。电脉冲的周期为T，脉冲宽度为t，电脉冲允许峰值电流随脉冲宽度比（t／T）减小而增大。



红外光电保护装置接线方法：



1.光电保护装置通过继电器触点进行自检，220vAC连接至控制器



2.两个继电器输出作为控制器信号输出



3.光幕输出os1和os2分别连接到光电保护装置的黑线和白线



4.触点自检EDM通过绿线连接到光电保护装置接收器

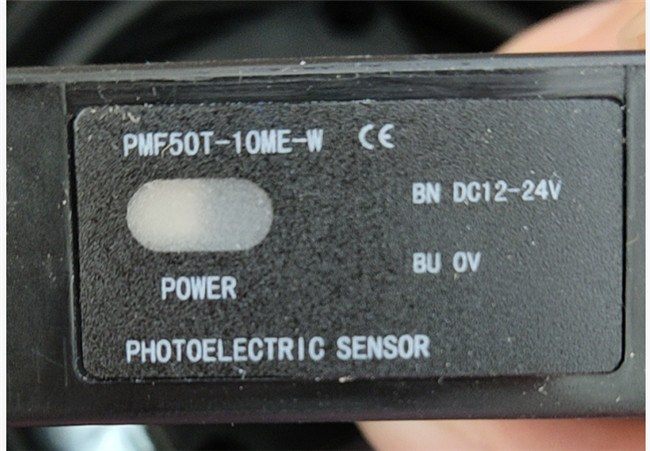

5.光电保护装置电源的正24vdc通过棕色线连接到控制器，负0v通过蓝色线连接到控制器



6.【杰泰克光电开关】通过黄线连接到控制器的光幕自检测试开关点，光幕发射器的24Vdc电压用棕色线连接，0VdC用蓝色线连接。
