『快速门限位开关』堆积门行程限位开关调试说明

『快速门限位开关』堆积门行程限位开关调试说明

快速门的限位开关没有调整以前在无人监控状态下，电控箱不可处于通电状态；


电控箱正式投入运行后，每月应进行一次运行检查；


按键指令门不动作，先检查三相电源是否缺相，三相电源进线的相序是否接错，停止键是否接在常开触点上

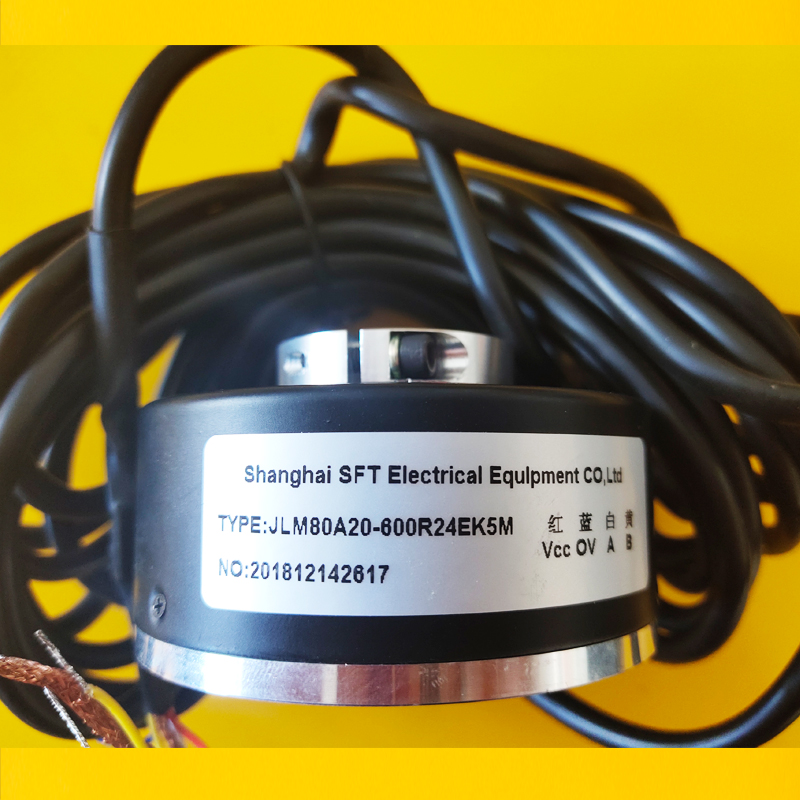

快速门编码器调试


（1）手动或者自动转换开关打到手动状态。


（2）急停按下，同时按↑键和↓键3秒，变频器显示“STU0”，开始学习限位。


（3）急停拉起，同时按↑键和↓键，门调整到下限位。


手/自动转换开光转到自动，再转回手动，变频器交替显示1000与“STU1”，（按↑键是增大，按↓键值减小，如反向，请对调EPA，EPB接线），下限位的实际脉冲值可以查看说明书P542。


（4）再按↑键和↓键，门调整到上限位。


手/自动转换开关转到自动，再转回手动，变频器交替显示当前编码器的值与“STU2”，上限位的实际脉冲值查看说明书P543.


（5）在按↑键，门调整到超上限位，手/自动转换开关转到自动，再转回手动，记录当前编码器的值（此值大于上限位值），按↓键关门，学习结束。


超上限位的实际脉冲值在说明书P544。


P543和P544代码说明


『快速门限位开关』快速门编码器功能说明：


自动时：雷达信号有效；手动时，雷达信号无效；


光电保护：门下降到低速缓冲段，光电无效。

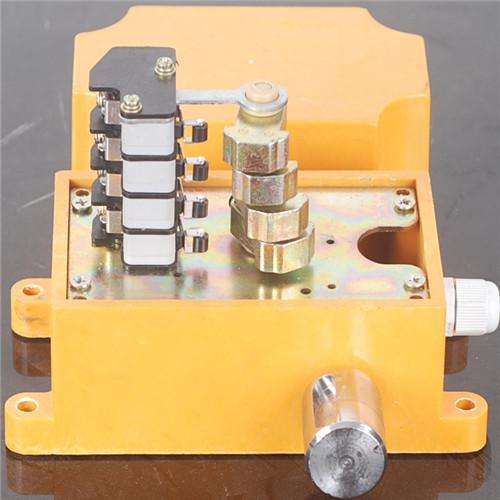

『快速门限位开关』快速门机械限位开关调试


（1）P547改为1是机械限位开关模式；


（2）应接机械限位开关的常闭触点；


（3）EPA是机械限位开关的下限位，EPB是机械限位开关的上限位；


（4）通过机械限位开关行程的调节，可直接使用。
