『SEJ快速门控制箱』堆积门变频器显示gd的故障分析

『SEJ快速门控制箱』堆积门变频器显示gd的故障分析

位于SEJ变频器中央位置的数字操作器叫键盘，变频器整体可以分两部分，显示区和按键区



显示区提供参数设定以及显示不同的运行状态，按键控制区为使用者与变频器交互接口。



当快速门发生故障时，用户可通过显示屏上的代码和门体故障现象来判断门的问题所在。

比如，当SEJ快速门控制箱上显示gd，则是有开门信号的意思，用户可检查雷达，红外或地感等开关。

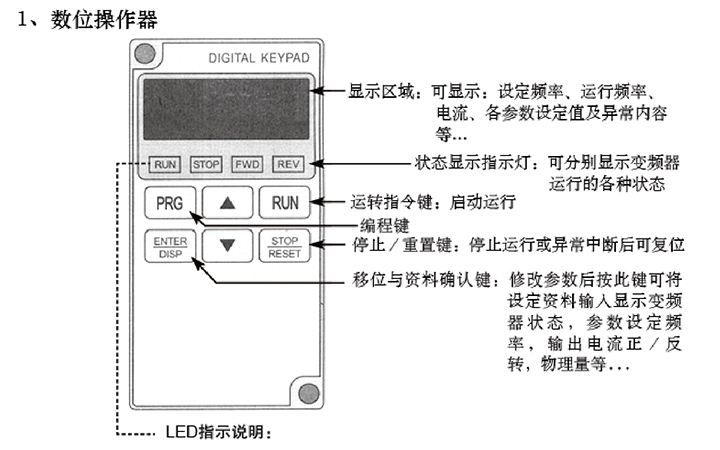

1、快速门的SEJ变频器数位操作器界面说明：



2、显示内容说明



（1）显示：F00.0，说明：电源投入后显示频率设定画面；



（2）显示：H00.0，说明：实际运转频率；



（3）显示：A00.0，说明：电机运转电流；



（4）显示Frd rEu，说明：电机运转方向；



（5）编码器值，行程开关为固定值。



3、『SEJ快速门控制箱』按键功能说明：



（1）PRG键，功能说明：功能选择键，用于选择功能菜单；



（2）∧∨上下方向键，功能说明：数字修改设定键，用于修改功能代码及参数；



（3）ENTER DISP键，功能说明：移位键或确定键或切换显示，短压时作为数字位移键或切换显示，长按作为设定确认键；



（4）RUN键：运转指令键用于启动变频器运行；



（5）STOP RESET键，功能说明：停机命令键（适用于操作器控制状态）/故障复位键。



4、按键操作说明



（1）PRG键，点按，是进入或退出参数设定模式；



（2）ENTER键，点按，换行/切屏；



（3）ENTER键，长按（2~3秒），确认/进入；



（4）∧键，点按，数值增加；∨键，点按，数值减少；

5、如进入P117，操作如下



（1）点按PRG键，显示PXXX（X为数字），最右的数字在闪烁，点按∧键，使其变成7；



（2）点按ENTER键，中间的数字在闪烁，点按∧键，使其变成1；



（3）点按ENTER键，最左边的数字在闪烁，点按∧键，使其变成1；



（4）点按ENTER键，进入P117内部，显示00，点按∧键，使其变成08；



（5）点按ENTER键，确认此值生效，会自动跳到下一参数，屏幕显示P118；



（6）点按PRG建，退出参数设置。



与之配套使用的，还有SEJ品牌的电机和编码器设备，SEJ是意大利品牌，很多快速卷帘门都用的这个牌子



一般都是厂家设置好的，所以每个厂家的『SEJ快速门控制箱』说明书都有点不一样，大都相同。
