      『快速门控制箱』堆积门变频控制箱的调试及安装

      作者:快速门控制箱   时间:2020/5/9 15:15:47

    • 『快速门控制箱』堆积门变频控制箱的调试及安装



      快速门控制箱就如同快速门的大脑一样通过不同的指令操控着门的各种操作,从而来实现完成的各种工作性能,是快速门构成中重要的一部分。




      控制箱通常为数字式控制器,可以和光电传感器,地磁环,遥控器,雷达感应器等传感器配合控制,是实现智能化的先决条件




      箱体材质选用1.5厚度优质冷轧板精制而成,表面喷涂无眩目反光喷塑涂层,耐腐蚀能力强,外形美观大方,输出I电源通常为220v,50hz

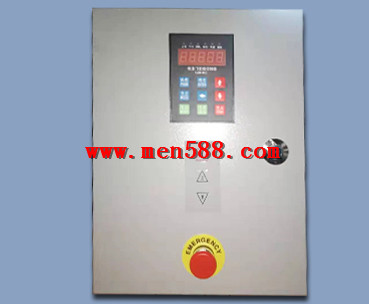

      SFT/KST快速门控制箱






      也可根据用户要求定做380v,快速门变频调速控制箱通过(上升功率50HZ,下降频率40HZ)140小时运行





      5秒每次连续运转超过10万次,未出现任何故障,完全达到门使用寿命及开启次数要求。





      正转反转,多段式变速,独立的外部感应器输入,机械式及电子式限位系统,清楚的检测灯号,电机超时运转之防护,防压安全设计





      内部运转次数记录,二段开门高度设置,开门前预警灯号或声响,自动开关门,二门互锁或连动





      散热器或电加热器回路,6位数显示面板,薄膜式按键操作,非常用按键锁定,按键误触防止。





      sej快速门变频控制器






      可变动之接点采用欧规式专用端子,不可变动之接点则采用计算机专用排线,更大程度免除了维修接线失误的可能性。





      更换主机时完全不必接线,只须3分钟操作即可完成,具有维修简单的特点。





      快速门坚固耐用、操作便捷,也是很多企业、单位选择配置快速门的原因,但是在快速卷帘门的安装过程中有些地方需要我们注意。





      1、『快速门编码器』安装





      将编码器轴头塞入减速机预留的10MM空位,并用搬手将两个螺丝固定在减速机上,要求:螺丝要锁紧,防止编码器松动造成限位跑位。





      2、控制箱安装





      控制箱安装在电机一侧地面到控制箱下口1.3m,控制箱和轨道之间距离是10cm。雷达线、电机线、光电线、编码器等线从穿线管进入控制箱。





      3、接线及调试方法





      具体的『快速门控制箱』有对照的接线图,请保证线位不要错误。





      4、包厢安装





      调试结束,把门体包厢盖用自钻螺丝固定,『快速门电机』盖盖好用膨胀胶塞固定于墙体。
