      「快速门编码器」增量式和绝对值式编码器有什么不同

      作者:快速门编码器   时间:2019/4/15 14:53:25


    • 用户在采购快速门配件的时候,常常有需要编码器,它分为增量式和绝对值式,那么用户该如何选择,又有什么区别呢?


      在下面的文章中,我们将对在快速门中应用的两种编码器的区别和使用中的不同之处。


      绝对值编码器是直接输出数字的传感器,在它的圆形码盘上沿径向有若干同心码盘,每条道上有透光和不透光的扇形区相间组成。


      相邻码道的扇区树木是双倍关系,码盘上的码道数是它的二进制数码的位数,在吗盘的一侧是光源。

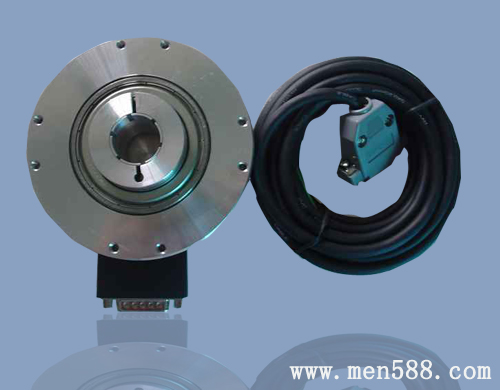

      快速门编码器



      另一侧对应每一码道有一光敏元件,当吗盘处于不同位置时,各光敏元件根据受光照与否转换出相应的电平信号。



      形成二进制数增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相;


      「快速门编码器」增量式和绝对值式编码器有什么不同


      A、B两组脉冲相位差90。,从而可方便的判断出旋转方向,而Z相为每转一个脉冲,用于基准点定位。


      增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相;


      A、B两组脉冲相位差90。,从而可方便的判断出旋转方向,而Z相为每转一个脉冲,用于基准点定位。


      绝对值编码器和增量式编码器的码盘存在差异,增量型编码器的码盘是在同一个圆周上有固定数量的光栅,通过光栅切割光线产生一定数量的脉冲(每圈上光栅的数量即为编码器所谓的分辨率);

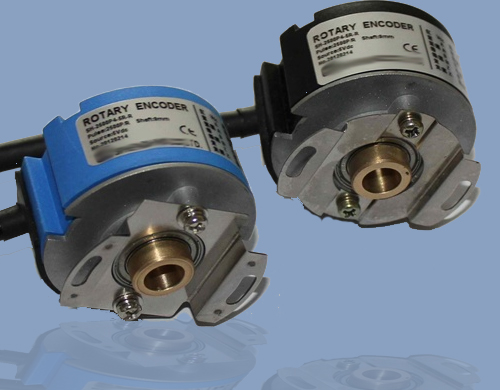

      绝对值编码器批发



      而绝对值编码器则在同样的码盘上在不同的圆周上有不同数量,不同间隔的光栅,即当码盘停在某个位置时,可以通过码盘上各圆周上的是否透光组合成固定的位置,经过输出线后显示的是一个固定的数字。


      绝对值编码器和增量式编码器的码盘存在差异,增量型编码器的码盘是在同一个圆周上有固定数量的光栅,通过光栅切割光线产生一定数量的脉冲(每圈上光栅的数量即为编码器所谓的分辨率);


      而绝对值编码器则在同样的码盘上在不同的圆周上有不同数量,不同间隔的光栅,即当码盘停在某个位置时,可以通过码盘上各圆周上的是否透光组合成固定的位置,经过输出线后显示的是一个固定的数字。


      绝对值编码器本身可以记录位置,无用担心断电后的记录保存问题,而增量式编码器无法记录当前的位置,只能配合计数器等设备记录。


      最后,区分绝对值编码器和增量式编码器可以通过信号定义,比如A/B/Z这种一般为增量式编码器,而C+/C-、D+/D-这种一般为绝对值编码器。
