SEJ电机220V和380V的接线图

SEJ快速门电机由电机和附加圆盘式直流电磁制动器二部分组成，符合GB755-《电机基本技术要求》的规定。机具有结构牢固，制动可靠，转子无轴向窜动，使用方便等特点，适用于各类要求快速制动，准确定位，往复运转的机械设备。

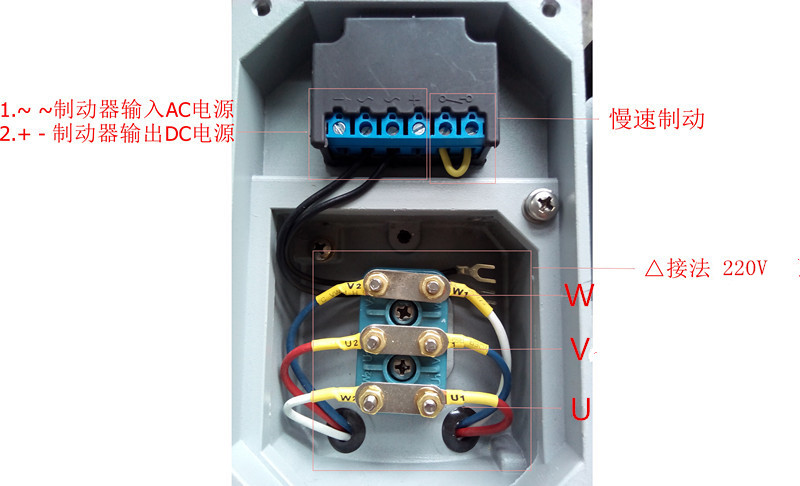

以上为220V接线图

SEJ电机的安装尺寸与Y系列电机相同，符合IEC标准，制动器结构在国内属首创。

在以下环境下能正常运行：

a.冷却介质温度不超过40℃。

b.海拔不超过1000米。

c.月平均温度25℃时，最大空气相对温度为90%。 　

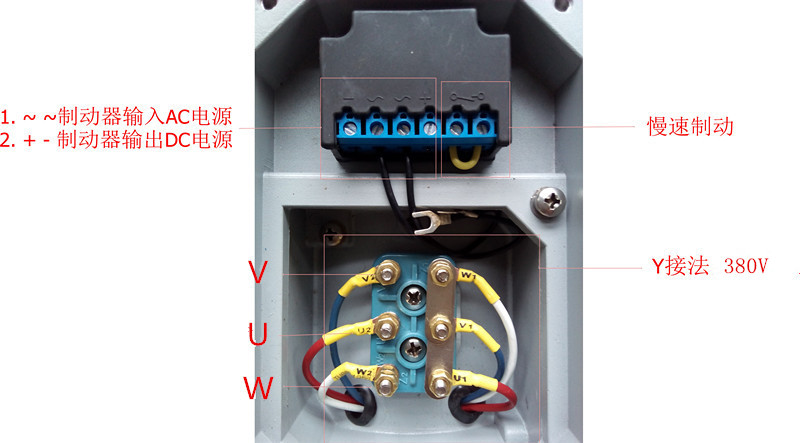

SEJ电机额定电压为380V，电磁铁的整流器输入交流额定电压为220V，额定频率均为50Hz，您可配好上述接线图进行安装。
